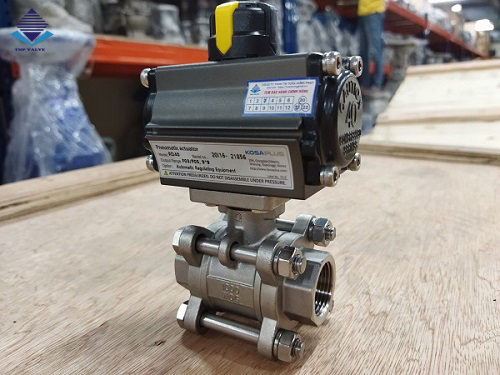

Giới thiệu van bi điều khiển khí nén

Mục lục

Van bi điều khiển khí nén là một trong những loại van bi hoạt động đóng mở, điều tiết dòng chảy hoàn toàn tự động và có thể điều khiển từ xa nhờ nguồn khí nén được cấp vào bộ điều khiển. Với thiết kế gồm 2 phần: thân van bi cơ chất liệu inox, gang, nhựa… và phần điều khiển là bộ truyền động khí nén hay còn được gọi là Pneumatic actuator.

Hiện nay, dòng sản phẩm này có 2 loại chính là dạng ON/OFF đóng mở hoàn toàn và dạng tuyến tính đóng mở theo các góc tùy chỉnh. Do đó, được ứng dụng rộng rãi, phổ biến trong hầu hết các hệ thống, môi trường lưu chất: nước, hơi nóng, khí nén, hóa chất, xăng, gas…Đặc biệt là những hệ thống lắp đặt độc hại, có tính ăn mòn mạnh cần điều khiển từ xa như hóa chất, nước thải…

Thiết kế khách sạn

cây văn phòng

Thông số kỹ thuật

Kích cỡ: từ DN15 trở lên
đèn tường soi tranh
Chất liệu chế tạo: inox, gang, nhựa…
Thân van: 2 ngã, 3 ngã, 2 thân, 3 thân
Nhiệt độ làm việc: -20 - 250 độ C
Kiểu kết nối: lắp ren hoặc lắp bích
Môi trường ứng dụng: nước, hơi nóng, khí nén
Xuất xứ: Hàn Quốc, Đài Loan
Bảo hành: 24 tháng

Cấu tạo

Về kết cấu, như đã giới thiệu ở đầu van bi điều khiển khí nén được thiết kế gồm 2 bộ phận chính dưới đây:

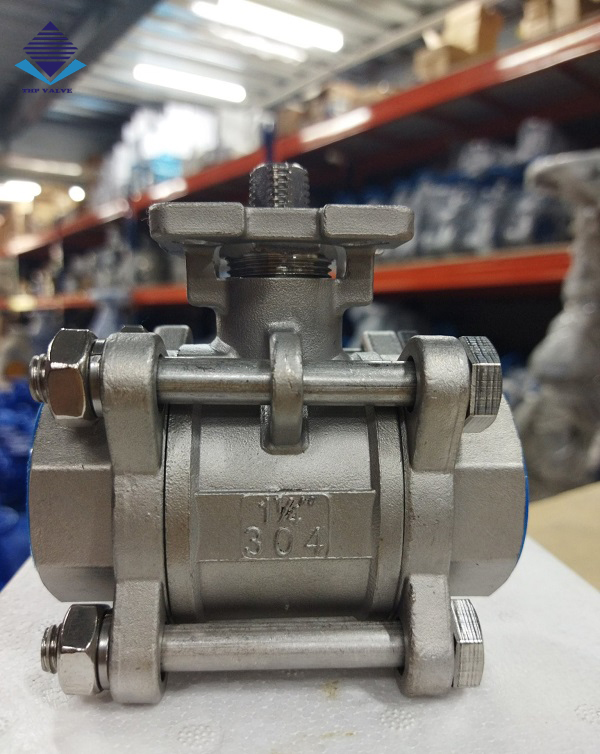

Thân van bi cơ

Được chế tạo bằng các loại vật liệu: inox, gang, nhựa… có độ bền cao, chịu nhiệt độ cao, áp lực lớn, hoạt động tốt trong nhiều điều kiện môi trường khác nhau. Kiểu dáng thân van: 2 ngã, 3 ngã, 2 thân hoặc 3 thân. Thân van kết nối với đường ống dạng lắp ren hoặc lắp bích tùy thuộc kích cỡ đường ống và van cần lắp đặt trong hệ thống.

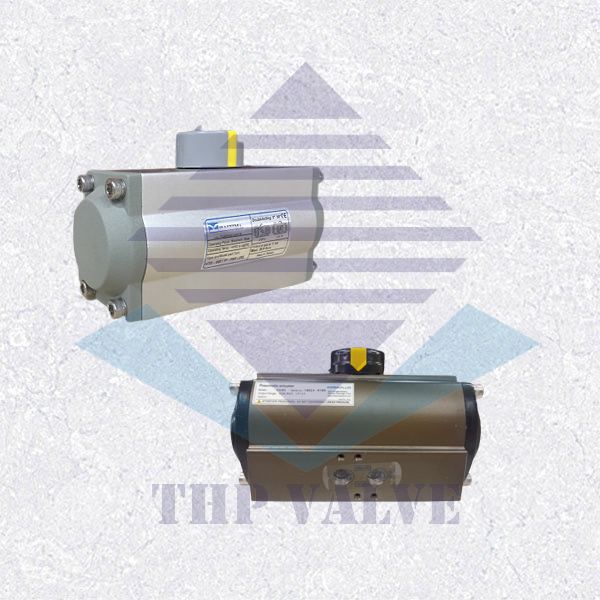

Bộ truyền động khí nén

Là thiết bị có nhiệm vụ điều khiển từ xa hoạt động đóng, mở và điều tiết dòng chảy lưu chất của van. Với 2 dạng tác động đơn và tác động kép, thiết kế cơ bản gồm các bộ phận: thân bộ truyền động, piston - thanh răng, trục răng chuyền, lò xo đàn hồi (tác động đơn), bulong, đai ốc… Chất liệu thân hợp kim nhôm đúc nguyên khối có độ bền cao, chống ăn mòn tốt.

Nguyên lý hoạt động

Về cơ chế vận hành của van bi điều khiển khí nén cơ bản là tự động và phụ thuộc nguồn khí nén được cấp vào. Tuy nhiên, với dạng tác động đơn và tác động kép nguyên lý hoạt động sẽ có sự khác nhau, cụ thể dưới đây:

Van bi khí nén tác động đơn

Với dạng này chỉ cần cấp khí nén 1 lần vì được thiết kế lò xo đàn hồi bên trong. Khi van ở trạng thái đóng, tiến hành cấp khí nén vào bộ điều khiển. Dưới tác dụng của khí nén piston sẽ bị đẩy về 2 phía tạo trạng thái mở cho phép lưu chất đi qua van. Khi ngừng cấp khí nén, bên trong không có áp lực lò xo sẽ đưa piston trả về vị trí đóng ban đầu.

Van bi khí nén tác động kép

Van bi điều khiển khí nén tác động kép sẽ phải cấp khí nén 2 lần cho cả 2 chu trình đóng và mở. Ban đầu, van ở vị trí đóng, tiến hành cấp khí nén ở cổng vào, áp suất khí nén sẽ ép 2 piston về 2 phía. Đồng thời truyền tác động xuống trục van, đĩa van xoay 1 góc 90 độ tạo trạng thái mở cho van. Tiếp tục cấp khí nén cho van ở cổng vào khác, áp lực khí nén sẽ ép 2 piston lại và tạo trạng thái đóng cho van, không cho lưu chất đi qua.

Đặc điểm nổi bật của van bi điều khiển khí nén

Thiết kế đơn giản, nhỏ gọn, trọng lượng nhẹ, không chiếm nhiều diện tích, không gian và dễ dàng lắp đặt, bảo trì, bảo dưỡng.
Thời gian đóng mở nhanh, trung bình khoảng 1-2 giây cho 1 chu trình đóng hoặc mở.
Bộ điều khiển khí nén có tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68 hoạt động tốt trong nhiều điều kiện môi trường khác nhau.
Mức độ an toàn cao hơn dạng điều khiển điện vì sử dụng nguồn năng lượng khí nén để vận hành van.
Đa dạng kích cỡ từ nhỏ đến lớn; chất liệu inox, gang, nhựa… đảm bảo phù hợp với nhiều môi trường làm việc khác nhau.
Cơ chế vận hành hoàn toàn tự động, không cần dùng sức người như các loại van cơ nên giúp hệ thống tiết kiệm đáng kể chi phí nhân công và chi phí đầu tư ban đầu.
Phù hợp lắp đặt tại những vị trí phức tạp như dưới ngầm, dưới hầm, trên cao, xa trung tâm điều khiển và môi trường hóa chất, nước thải độc hại cần vận hành từ xa.
Đáp ứng tốt hệ thống mang tính tự động hóa, cần vận hành nhiều van cũng một thời điểm.
Được ứng dụng trong nhiều hệ thống, lĩnh vực khác nhau: nông nghiệp, công nghiệp, dân dụng…

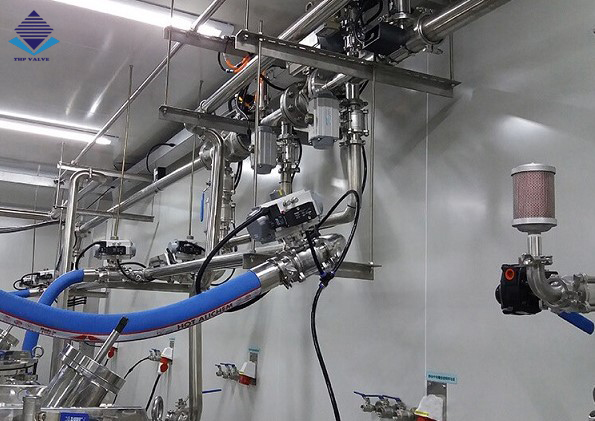

Ứng dụng van bi điều khiển khí nén

Theo thống kê, hiện nay van bi điều khiển khí nén đang được rất nhiều hệ thống, công trình ưa chuộng sử dụng. Vì so với các loại van cơ thời gian đóng mở nhanh, linh hoạt, lắp đặt được tại nhiều vị trí khác nhau. Dưới đây là một số ứng dụng điển hình:

Trong các nhà máy sản xuất, chế biến thực phẩm, dược phẩm, đồ uống…
Trong hệ thống cấp thoát nước sạch tại các khu dân cư, khu công nghiệp…
Trong hệ thống xử lý nước thải các loại công nghiệp, nông nghiệp, dân dụng…
Trong hệ thống hơi nóng tại các lò hơi, lò sấy.
Trong hệ thống khí nén tại các xí nghiệp, nhà máy, khu công nghiệp…
Trong môi trường hóa chất: axit, bazo… hoặc hệ thống liên quan đến các chất tẩy rửa có tính ăn mòn và độc hại.

Báo giá van bi điều khiển khí nén

Với nhu cầu sử dụng ngày càng lớn của đông đảo khách hàng trên thị trường cũng có nhiều đơn vị cung cấp van bi điều khiển khí nén. Theo đó, không tránh khỏi tình trạng chênh lệch nhau về giá cả cũng như chất lượng sản phẩm. Chính vì thế khi mua hàng, quý khách cần lưu ý tìm kiếm địa chỉ uy tín để có sản phẩm tốt, độ bền cao, vận hành an toàn, hiệu quả và giá thành hợp lý.

Một trong những địa chỉ được nhiều khách hàng tin tưởng, lựa chọn và đánh giá cao quý khách có thể cân nhắc là Tuấn Hưng Phát. Với hơn 14 năm kinh nghiệm, đơn vị cam kết nhập khẩu chính hãng và phân phối trực tiếp các dòng sản phẩm van bi điều khiển khí nén của 2 thương hiệu Kosaplus Hàn Quốc và Haitima Đài Loan. Với đầy đủ kích cỡ, chất liệu, mẫu mã, giấy tờ CO CQ và giá thành hợp lý, cạnh tranh nhất thị trường.

Để nhận báo giá chính xác, vui lòng liên hệ trực tiếp hotline: 0967249266 hoặc truy cập vào website: https://top1van.com/ để được nhân viên tư vấn, hỗ trợ.
